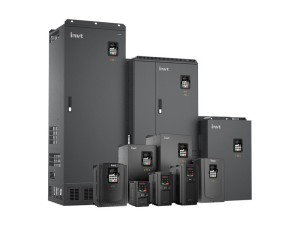

英威騰GD200A系列通用型變頻器
英威騰GD200A系列通用型變頻器GD200A系列G/P合一變頻器具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。此外，GD200A變頻器具有簡易供水、瞬時掉電不停機等多種功能，全系列支持共直流母線，產品可靠性高，可較好地滿足客戶各種使用需求。
詳情

產品特點：詳見上面資料下載

● 具有先進的開環矢量控制性能，良好的電壓、電流控制技術

啟動轉矩0.5Hz/150%轉矩，調速比1:100，動態響應<20ms，穩速精度±0.2%；

● 寬電壓范圍設計，滿足苛刻的用戶電網環境

寬電壓范圍達到AC 3PH:380V(-15%)~440V(+10%)；

● 內置標配C3濾波器，可外置選配C2濾波器，EMC性能更優秀，使產品在電磁干擾場合更適用；

● 30KW（含）以下變頻器內置制動單元；

● 全系列標配可進行參數拷貝的高性能鍵盤，方便客戶使用和操作；

● 產品支持共直流母線方案，支持直流供電模式；

● 提供多種制動方式，可快速停車

包括能耗制動、磁通制動、直流制動、短路制動等；

● 具有簡易供水、瞬時掉電不停機等多種功能，可較好地滿足客戶各種使用需求；

● 產品為半書本型結構、獨立風道設計，支持壁掛、法蘭、落地安裝方式，為客戶提供更可靠、更經濟的安裝使用方式。

規格參數

功能描述

規格指標

功率輸入

輸入電壓（V）

AC 3PH 380V(-15%)～440V(+10%)

輸入頻率（Hz）

50Hz或60Hz，允許范圍47~63Hz

功率輸出

輸出電壓（V）

0~輸入電壓

輸出頻率（Hz）

0~400Hz

技術控制性能

控制方式

無PG矢量控制模式，空間電壓矢量控制模式

電機類型

異步電機

調速比

異步機1：100（SVC）

速度控制精度

±0.2%（無PG矢量控制）

速度波動

± 0.3%（無PG矢量控制）

轉矩響應

<20ms（無PG矢量控制）

轉矩控制精度

10%（無PG矢量控制）

起動轉矩

異步機：0.5Hz/150%（無PG矢量控制）

過載能力

150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒（G型機）

運行控制性能

頻率設定方式

數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定。

實現設定的組合和設定通道的切換。

自動電壓調整功能

當電網電壓變化時，能自動保持輸出電壓恒定

故障保護功能

提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能

轉速追蹤再起動功能

實現對旋轉中的電機的無沖擊平滑起動

注意：4kW（含）以上具有該功能。

外圍接口

端子模擬量輸入分辯率

不大于20mV

端子開關量輸入分辯率

不大于2ms

模擬輸入

1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V

模擬輸出

2路（AO1、AO2）0~10V /0~20mA

數字輸入

8路普通輸入，最大頻率1kHz

1路高速輸入，最大頻率50kHz

數字輸出

1路高速脈沖輸出，最大頻率50kHz

1路Y端子開路集電極輸出

繼電器輸出

兩路可編程繼電器輸出

RO1A常開，RO1B常閉，RO1C公共端

RO2A常開，RO2B常閉，RO2C公共端

觸點容量：3A/AC250V，1A/DC30V

其它

安裝方式

支持壁掛式、落地式、法蘭式安裝三種方式

運行環境溫度

-10~50℃，40℃以上降額使用

防護等級

IP20

冷卻方式

強制風冷

制動單元

30kW（含）以下內置，其他選配外置

EMC濾波器

選配內置C3濾波器：滿足IEC61800-3 C3等級要求

選配外置濾波器：滿足IEC61800-3 C2等級要求
